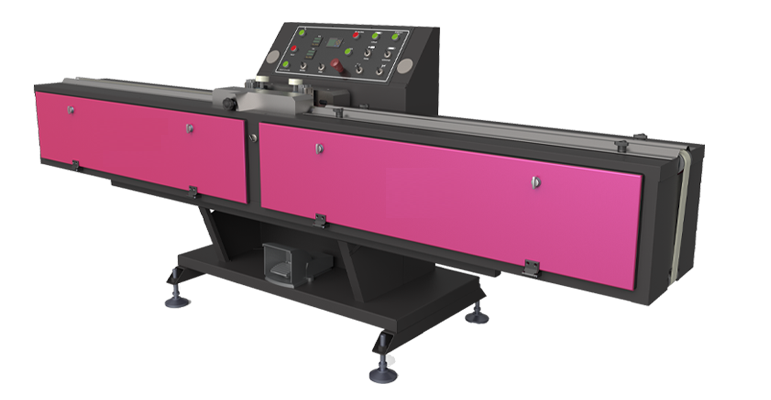

دستگاه بوتیل زن

دستگاه بوتیل زن

دستگاه بوتیل زن از ماشین آلات مهم در صنعت تولید شیشه دوجدار می باشد و امروزه آلودگی صوتی همانند آلودگی هوا، از معضلات مهم بوده و استفاده از شیشه دوجداره از مهم ترین روش های کاهش این آلودگی به ویژه در شهرهای بزرگ به شمار می رود.
در صنعت تولید شیشه دوجداره، چسب بوتیل از مواد پرکاربرد محسوب می شود که از خانواده چسب های حرارتی است.
دستگاه بوتیل زن که بدان می پردازیم جزو تجهیزات ضروری در خط تولید این محصولات به حساب می آید که به منظور زدن چسب به کنار اسپیسرهای استاندارد، مورد استفاده قرار می ‌گیرد.

دستگاه بوتیل زن چیست؟

سيستم شيشه دو جداره شامل دو يا چند لايه شيشه است که به طور موازی و در فواصل مساوی از يکديگر قرار گرفته و توسط اسپيسر در دور تا دور آن، از یکدیگر جدا شده اند. در خط تولید پنجره دوجداره به منظور اتصال اسپیسر شیشه دوجداره، از چسب بوتیل به عنوان چسب اولیه استفاده می کنند.
اما نکته مهم در اتصال اسپیسر به شیشه دوجداره این است که اطراف شیشه (محل تماس شیشه با اسپیسر) باید اتصال محکمی داشته باشد. این اتصال باید تا زمان زدن چسب ثانویه یا همان چسب پلی سولفاید، استحکام خود را حفظ نماید. بنابراین استفاده از دستگاه چسب بوتیل زن ضروری می باشد.
شایان ذکر است که سرعت چسب زدن توسط این دستگاه می تواند تا مرز 50 متر بر دقیقه نیز باشد که این موضوع باعث افزایش نرخ تولید شیشه دوجداره و سودآوری بیشتر می گردد.

طرز کار دستگاه چسب بوتیل زن

برای کار با دستگاه بوتیل زن به یک اپراتور نیاز است. ابتدا اپراتور اسپیسر خم کاری شده را بر روی نوار نقاله کوچکی که بر روی دستگاه در حال حرکت می باشد، قرار می دهد.
سپس اسپیسر با سرعت مشخص به سمت نازل های تزریق چسب بوتیل حرکت می کند. هنگام نزدیک شدن به دهانه نازل، سنسورهایی وجود دارند که حضور اسپیسر را فهمیده و فرمان تزریق چسب بوتیل از سمت دستگاه صادر می گردد.
عمل تزریق چسب تا زمانی که سنسور اسپیسر را در جلوی خود حس کند، انجام می شود و با اتمام عبور اسپیسر از جلوی آن، کار تزریق چسب پایان می یابد.
اپراتور این عمل را برای دیگر اضلاع اسپیسر خم کاری شده نیز انجام داده تا تمام اضلاع اسپیسر از دو طرف چسب کاری شود. باید گفت که به کمک این دستگاه کارآمد، می توان به هر شکل چند ضلعی و دایره ای نیز عملیات چسب زنی را انجام داد. البته ناگفته نماند که چسب زدن اسپیسرهایی که به صورت دایره ای خم کاری شده اند، مشکل تر است. به همین منظور در دستگاه های پیشرفته تر، رولرهایی تعبیه شده که امکان چسب کاری اسپیسرهای دایره ای را آسان می کند.
لذا چنانچه سفارش کارهای خاص زیادی دارید، یعنی سفارشاتی که در آن خم اسپیسر دایره ای نیاز است، حتماً به این نکته کوچک ولی بسیار مهم دقت داشته باشید.

ویژگی های دستگاه چسب بوتیل زن

معمولاً دستگاه چسب بوتیل، توانایی چسب زدن اسپیسر با پهنای 6 تا 24 میلی متر را دارا می باشند. همچنین نازل های تزریق چسب باید بر اساس پهنای اسپیسر تنظیم گردند.
این تنظیمات به کمک پدال پا توسط اپراتور انجام می گیرد. عملیات تنظیم فاصله نازل برای اسپیسر با ارتفاع متفاوت نیز باید به درستی توسط دستگاه انجام شود. این تنظیم معمولاً 5 تا 12 میلی متر ارتفاع نازل را تغییر می دهد.
همینطور سرعت اسپیسر توسط نوار نقاله (کانوایر) که اسپیسر بر روی آن قرار دارد، انتخاب می شود و در دستگاه های مختلف این عدد بین 5 تا 50 متر بر دقیقه متغیر است.
توجه داشته باشید در صورتی که سرعت های بالا (50 متر بر دقیقه) توسط کاربر به دستگاه داده شود، امکان افت کیفیت چسب تزریق شده توسط دستگاه وجود دارد.
لذا توصیه می شود در هنگام استفاده از دستگاه بوتیل زن از توان حداکثری آن استفاده نشود تا کیفیت چسب زنی (منظور مقدار و یکنواختی چسب تزریق شده) افت پیدا نکند.
ظرفیت مخزن چسب بوتیل از دیگر مشخصات دستگاه بوتیل چسب زن شیشه دوجداره است. ظرفیت مخزن در دستگاه های موجود در بازار تقریباً 7 تا 8 لیتر می باشد.
همچنین مخزن باید توسط سیستم کنترل PLC دستگاه به صورت منظم و اتوماتیک (تایمردار) گرم شود. همینطور باید امکان تغییر بازه های زمانی گرم شدن چسب توسط کاربر مهیا گردد.
از ویژگی های دیگر دستگاه های بوتیل زن، استفاده از سنسورهای تعیین سطح چسب در مخزن چسب می باشد.
دستگاه باید به صورت پیوسته ارتفاع سطح چسب در مخزن را توسط نمایشگر نشان دهد تا قبل از خالی شدن کامل، پر کردن مجدد مخزن چسب انجام شود. همچنین بهتر است فشار تزریق چسب بوتیل نیز نشان داده شود.
از دیگر آپشن های این دستگاه می توان به امکان تنظیم ارتفاع برای راحتی اپراتور اشاره کرد. این ارتفاع می تواند بین 650 تا 950 میلی متر از سطح زمین متغیر باشد تا اپراتور بسته به قد خود آن را تنظیم کرده، در این صورت خستگی وی به حداقل ممکن می رسد.

معرفی بهترین دستگاه بوتیل زن شیشه دوجداره

همانطور که متوجه شدید استفاده از دستگاه های بوتیل زن در پروسه تولید شیشه دوجداره ضروری می باشد.
در صورتی که عملیات چسب زنی به صورت دستی انجام گیرد، به دلیل عدم دقت در میزان چسب و یکنواختی آن در سطح اسپیسر، کیفیت و تمیزی کار بسیار پایین می آید.
با این تفاسیر پیشنهاد می کنیم که حتماً دستگاه را از برترین تولید کنندگان ایرانی خریداری کنید تا با خیال راحت از سرمایه گذاری خود در صنعت تولید شیشه دوجداره نتیجه بگیرید.
این دستگاه ها دارای مشخصات ذیل می باشند:
• قابلیت بوتیل زنی دو طرفه اسپیسر
• مجهز به سنسور قطع و وصل بوتیل زنی بر مبنای ورود و خروج اسپیسر
• سیستم دستگاه به صورت الکتروپنوماتیک و هیدرولیک
• استفاده از قطعات درجه یک استاندارد
• رنگ آمیزی شده با سیستم رنگ کوره ای پودری الکترواستاتیک
• دارای گارانتی طلایی سه ستاره به مدت 18ماه
• دارای خدمات پس از فروش و تامین قطعات و لوازم یدکی به مدت 360 ماه
